各向均匀压力
高压惰性气体（通常为氩气）从所有方向同时作用在零件表面，压力传递不依赖模具摩擦，避免单轴压制常见的密度梯度，尤其适合复杂内腔和薄壁结构。
HIP Technology
热等静压：用高温高压惰性气体消除材料内部缺陷
HIP 将高温、等静压气体和保温时间组合到可控循环中，使孔隙、微裂纹和未熔合缺陷在塑性变形、蠕变与扩散中闭合。
Learning Path
工艺理解路径
Process Sequence
HIP 工艺流程：从装炉到卸炉的六个阶段
把装炉、升温、加压、保温、冷却和卸炉串成可验证的工艺路径，便于理解周期时间和质量记录。
Cycle Curve
压力、温度和时间共同定义工艺窗口
典型循环数据比装饰性曲线更有说服力。下图用示例数据展示升温、加压、保温和受控冷却路径。
| 阶段 | 时间 | 温度 | 压力 |
|---|---|---|---|
| 装炉 / 置换 | 0 h | 25°C | 0.1 MPa |
| 升温升压 | 2 h | 900°C | 60 MPa |
| 保温保压 | 4 h | 920°C | 100 MPa |
| 受控冷却 | 6 h | 420°C | 80 MPa |
| 卸炉 | 8 h | 80°C | 0.1 MPa |
以上为典型循环示意，用于说明数据记录口径；正式项目需以材料、热区、装炉和客户标准确认。
Pressure Mode
等静压与单轴压制的受力差异

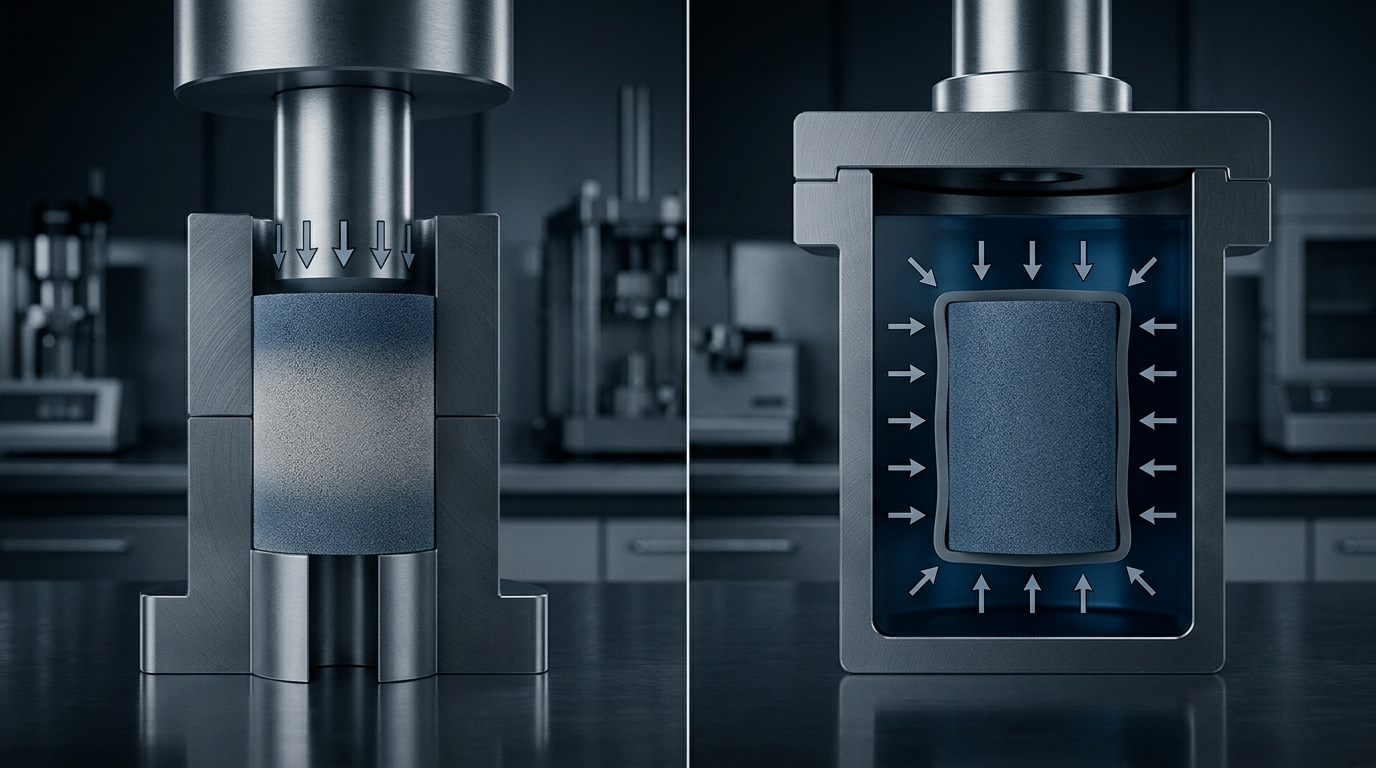

各向均匀压力能够减少密度梯度，更适合处理复杂几何、内部孔隙和高可靠零部件。
Equipment Preview
设备结构与热区预览
通过结构预览把压力容器、热区、装载空间和工艺界面关联起来。
核心装备
Wire-wound 绕丝压力容器，热区尺寸按需定制
绕丝结构将压力载荷分布至高强钢丝层，消除整体式容器的渐进开裂风险，实现 200 MPa 长周期安全运行。热区直径从研发级 Ø100 mm 到生产型 Ø2000 mm 可配置，冷区尺寸与工艺接口按产线需求定制。
Technology Modules
决定 HIP 效果的三个技术模块
均匀压力、高温高压循环和受控冷却共同决定最终材料性能和设备选型边界。
高温高压循环
孔隙闭合由塑性屈服、幂律蠕变和扩散三种机制在不同温度区间协同完成；压力、温度和保温时间的组合决定最终致密度、扩散结合质量和微观组织演化路径，通常用 HIP 图（Pressure-Temperature-Time map）辅助工艺开发。
均匀快速冷却
通过炉内高压气体强制对流实现比常规炉冷更快、截面温差更小的受控冷却路径，减少畸变和残余应力，并为 HIP + 热处理一体化（HPHT/URC/URQ）创造条件。
Material Process Windows
典型材料体系的参考工艺窗口
不同材料在压力、温度和保温时间上的取值差异很大，以下区间用于说明典型选型逻辑。
| 材料体系 | 压力 | 温度 | 保温时间 | 工艺目标 |
|---|---|---|---|---|
| 钛合金 (Ti-6Al-4V 铸件/AM件) | 100–103 MPa | 890–920°C | 2–4 h | 闭合内部孔隙、提升疲劳寿命，AM件常执行 ASTM F3301 后处理 |
| 镍基高温合金 (Inconel 718/625) | 100–103 MPa | 1120–1165°C | 2–4 h | 致密化并可与固溶处理合并为 HPHT 一体化循环 |
| 粉末冶金工具钢/不锈钢 (H13、316L) | 100 MPa | 1100–1200°C | 2–3 h | PM-HIP 近净成形，跳过烧结直接致密化 |
| 钴铬合金 (CoCrMo 医疗植入) | 100 MPa | 1150–1200°C | 2–4 h | 控制洁净气氛，提升植入物疲劳强度与批次一致性 |
| 铝合金铸件 (Al-Si 系) | 100 MPa | 480–520°C | 2–4 h | 闭合微孔、提高延伸率，常用于航空航天铸件 |
以上为行业常见参考区间，仅用于说明典型工艺窗口逻辑；具体压力、温度、时间和冷却策略需结合材料牌号、缺陷类型、热处理状态和客户标准通过工艺开发确认。
CTA Ladder
从技术理解进入工程评估
先用技术文章和材料窗口完成内部预研，再提交材料参数做工艺窗口初评。
